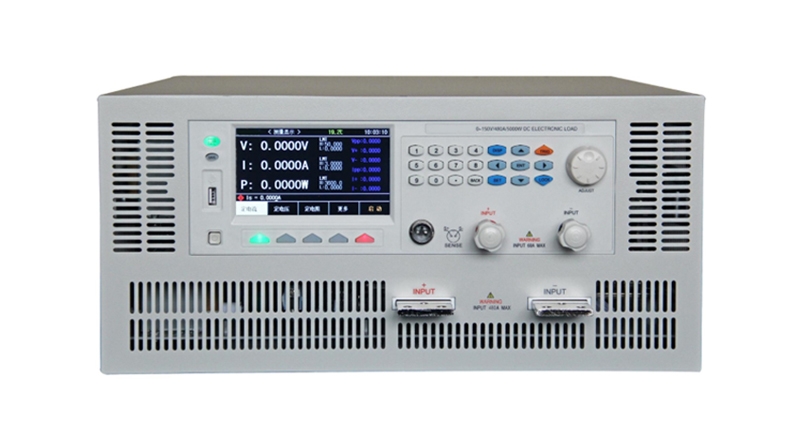

EDL9000系列程控直流电子负载
- 概览
- 参数规格
EDL9000系列电子负载是我公司在电子负载领域多年的专业积累，和广泛的客户基础上，最新推出的新一代高性能多功能程控直流电子负载。采用高性能ARM处理器配合高性能高速采样AD，可更精准的模拟各类电源负载特性；仪器全系标配有RS232 接口，配合丰富的SCPI 指令集，可方便连接到电脑进行实时数据采集和仪器控制。
性能优越的电子负载可广泛运用于电源变压器，充电器，开关电源，各类电池等行业的生产线测试、产品老练与实验室等试验研发领域。
性能特点
■ 5寸TFT液晶显示，中英文操作界面可选
■ 功率范围800W-20KW，应对更多应用场合
■ 电压电流最高0.0001的显示分辨率，测量更精准
■ 电压电流测测量速度最高可达50KHz
■ 加载电流上升时间及卸载电流下降时间可调，有效减小瞬间冲击
■ U盘软件升级功能，时刻保持最新操作版本
■ 一键拷屏及U盘数据存储功能
■ CR-LED测试模式，方便的参数设置模式使用更便捷
■ 电池测试模式，可测试电池耐力和容量，可多段设置并带曲线绘制功能
■ 最高25KHz动态测试时间，可测试电源动态输出性能，具有上升和下降沿控制
■ 列表测试模式，可测试电源在多种负载条件下的综合参数，包含比较器功能
选型表
|
型号 |
电压 |
电流 |
功率 |
外形尺寸mm(W×H×D) |
|
EDL9301 |
150V |
60A |
600W |
430×130×420 |
|
EDL9302 |
150V |
60A |
900W |
|
|
EDL9303 |
150V |
60A |
1200W |
|
|
EDL9304 |
150V |
60A |
1600W |
|
|
EDL9311 |
150V |
120A |
600W |
430×130×420 |
|
EDL9312 |
150V |
120A |
900W |
|
|
EDL9313 |
150V |
120A |
1200W |
|
|
EDL9314 |
150V |
120A |
1600W |
|
|
EDL9325 |
150V |
240A |
2400W |
435×510×200 |
|
EDL9326 |
150V |
240A |
3000W |
|
|
EDL9327 |
150V |
240A |
5000W |
|
|
EDL9337 |
150V |
480A |
5000W |
435×510×200 |
|
EDL9501 |
500V |
60A |
600W |
430×130×420 |
|
EDL9502 |
500V |
60A |
900W |
|
|
EDL9503 |
500V |
60A |
1200W |
|
|
EDL9504 |
500V |
60A |
1600W |
|
|
EDL9511 |
500V |
120A |
600W |
430×130×420 |
|
EDL9512 |
500V |
120A |
900W |
|
|
EDL9513 |
500V |
120A |
1200W |
|
|
EDL9514 |
500V |
120A |
1600W |
|
|
EDL9515 |
500V |
120A |
2400W |
435×510×200 |
|
EDL9516 |
500V |
120A |
3000W |
|
|
EDL9517 |
500V |
120A |
5000W |
|
|
EDL9527 |
500V |
240A |
5000W |
435×510×200 |
精度参数
|
项 |
量程 |
精度 |
分辨率 |
|
负载精度 |
0-9.9999V |
±（0.05%+0.03%FS） |
0.1mV |
|
10.000V-99.999V |
±（0.05%+0.03%FS） |
1 mV |
|
|
100.00V-500.00V |
±（0.05%+0.03%FS） |
10mV |
|
|
0-9.9999A |
±（0.05%+0.05%FS） |
0.1mA |
|
|
10.000-99.999A |
±（0.05%+0.05%FS） |
1 mA |
|
|
100.00-480.00A |
±（0.05%+0.05%FS） |
10 mA |
|
|
定电压模式 |
1.5V-9.9999V |
±（0.05%+0.03%FS） |
0.1mV/1mV |
|
10.000V-99.999V |
±（0.05%+0.03%FS） |
1 mV |
|
|
100.00V-500.00V |
±（0.05%+0.03%FS） |
10mV |
|
|
定电流模式 |
0-9.9999A |
±（0.05%+0.05%FS） |
0.1mA |
|
10.000-99.999A |
±（0.05%+0.05%FS） |
1 mA |
|
|
100.00-480.00A |
±（0.05%+0.05%FS） |
10 mA |
|
|
定电阻模式 |
0.05Ω-5Ω |
±（0.2%+0.2%FS） |
0.0001Ω |
|
0.5Ω-50Ω |
±（0.1%+0.1%FS） |
0.001Ω |
|
|
5Ω-500Ω |
±（0.1%+0.1%FS） |
0.01Ω |
|
|
500Ω-5KΩ |
±（1%+1%FS） |
0.1Ω |
|
|
定功率模式 |
0-9.9999W |
±（0.1%+0.1%FS） |
0.0001W |
|
0-99.999W |
±（0.1%+0.1%FS） |
0.001W |
|
|
0-999.99W |
±（0.1%+0.1%FS） |
0.01W |
|
|
0-4999.9W |
±（0.1%+0.1%FS） |
0.1W |
一般规格
|
测量模式 |
定电压CV，定电流CC，定功率CP，定电阻CR |
|
显示方式 |
5寸TFT彩屏 |
|
电压基本精度 |
0.05%+0.03%FS |
|
电流基本精度 |
0.05%+0.03%FS |
|
最小解析度 |
电压：0.1mV,电流：0.1mA |
|
列表测试功能 |
定电压，定电流，定功率，定电阻，短路，开路 |
|
电池测试功能 |
最大容量：999AH，放电时间：1×60000sec 带放电曲线 |
|
动态测试功能 |
频率范围：0.1Hz~25KHz 最小脉宽: 0.02ms 最大脉宽: 60s 边沿分辨率：1ms，最大边沿时间: 6s |
|
远端测量功能 |
有 |
|
通讯接口 |
标准RS232.USB接口 |
|
存储接口 |
U盘数据保存 |
|
保护方式 |
过电压，过电流，过功率，过温度，极性反接 |
|
电源要求 |
198-242VAC,99V-121VAC，47.5-63Hz |
