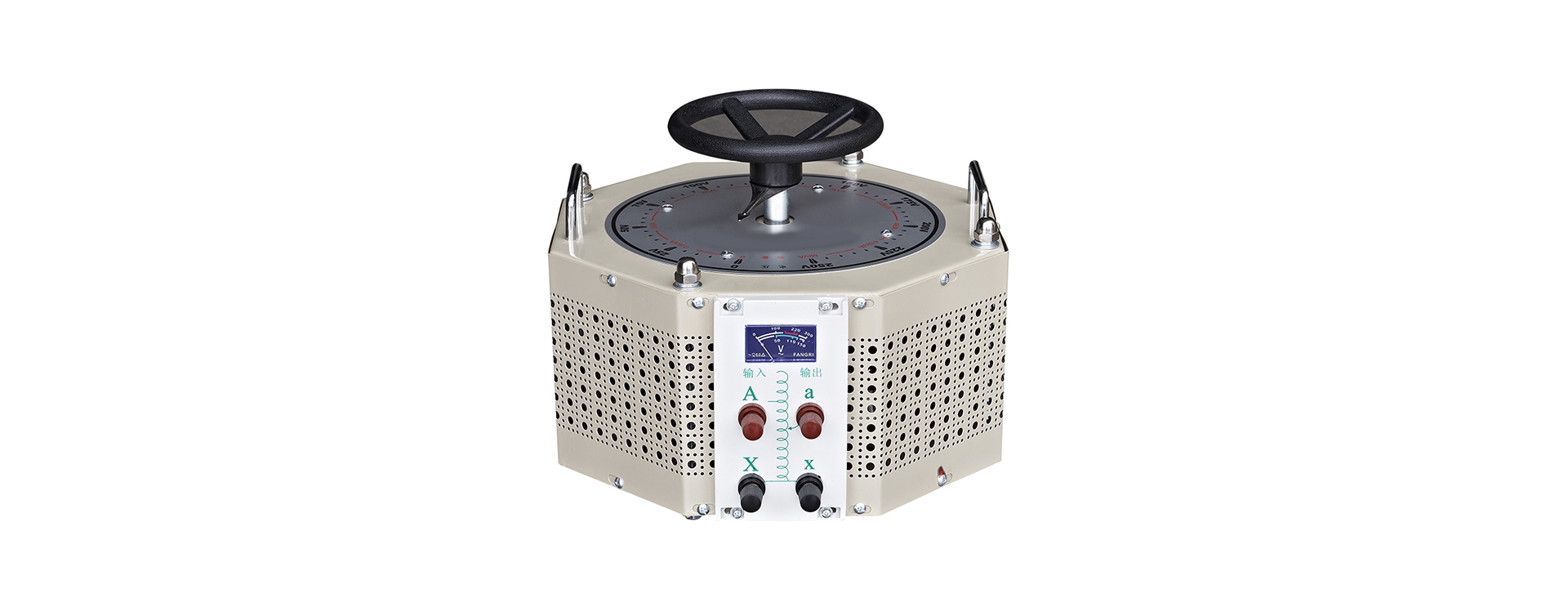

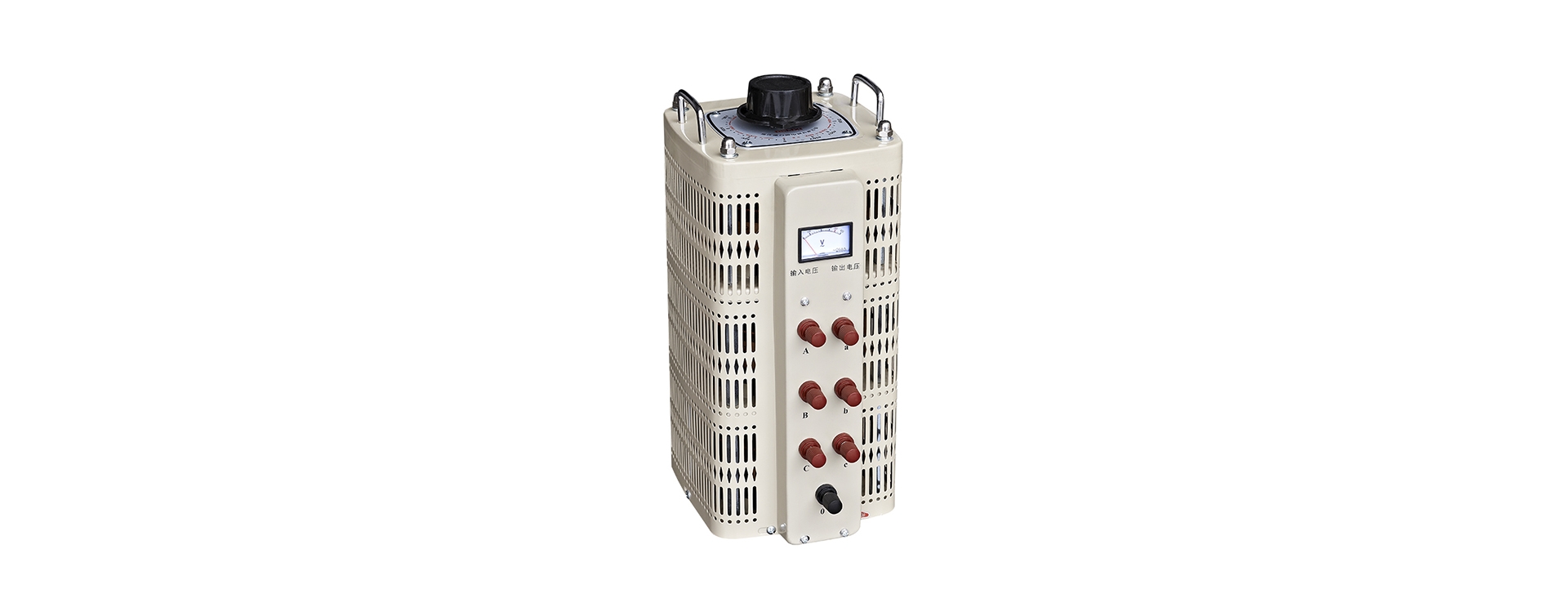

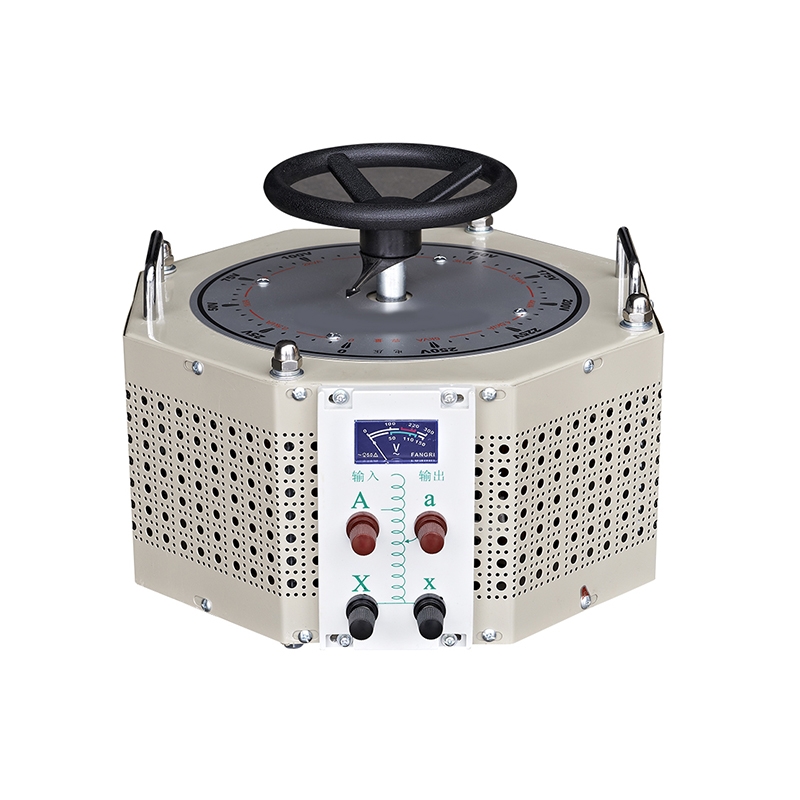

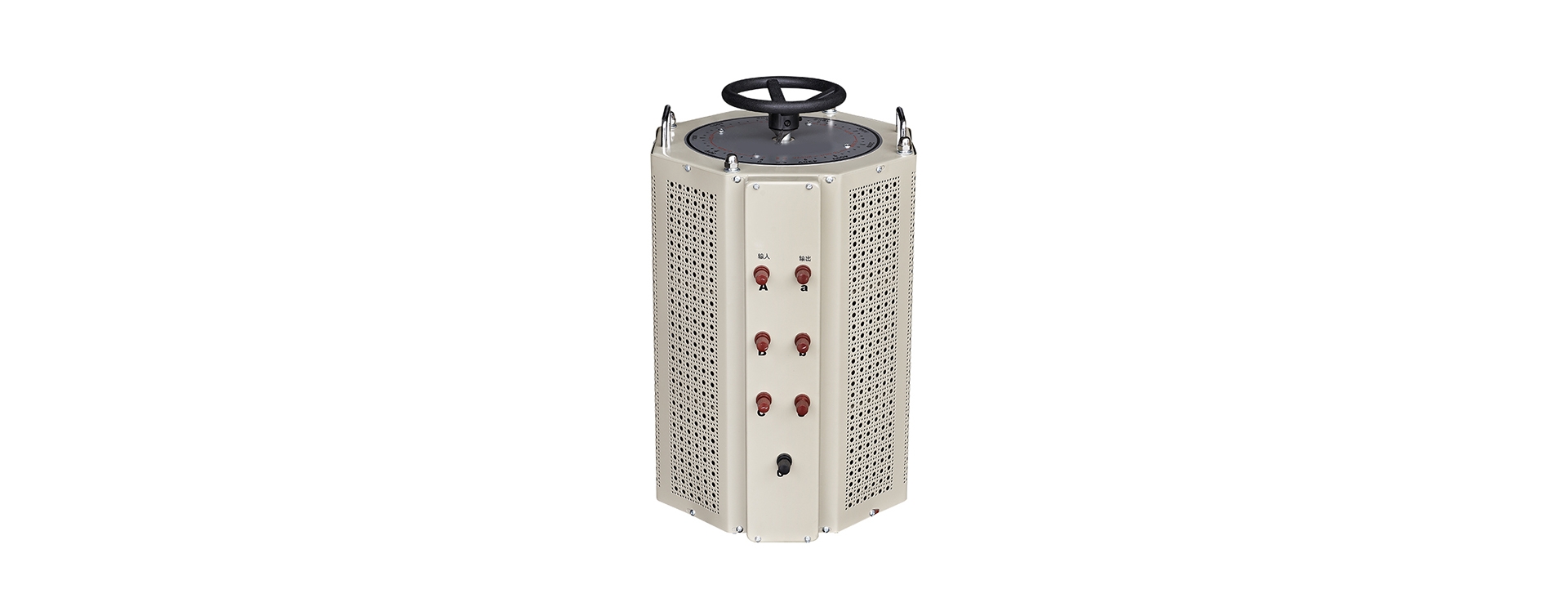

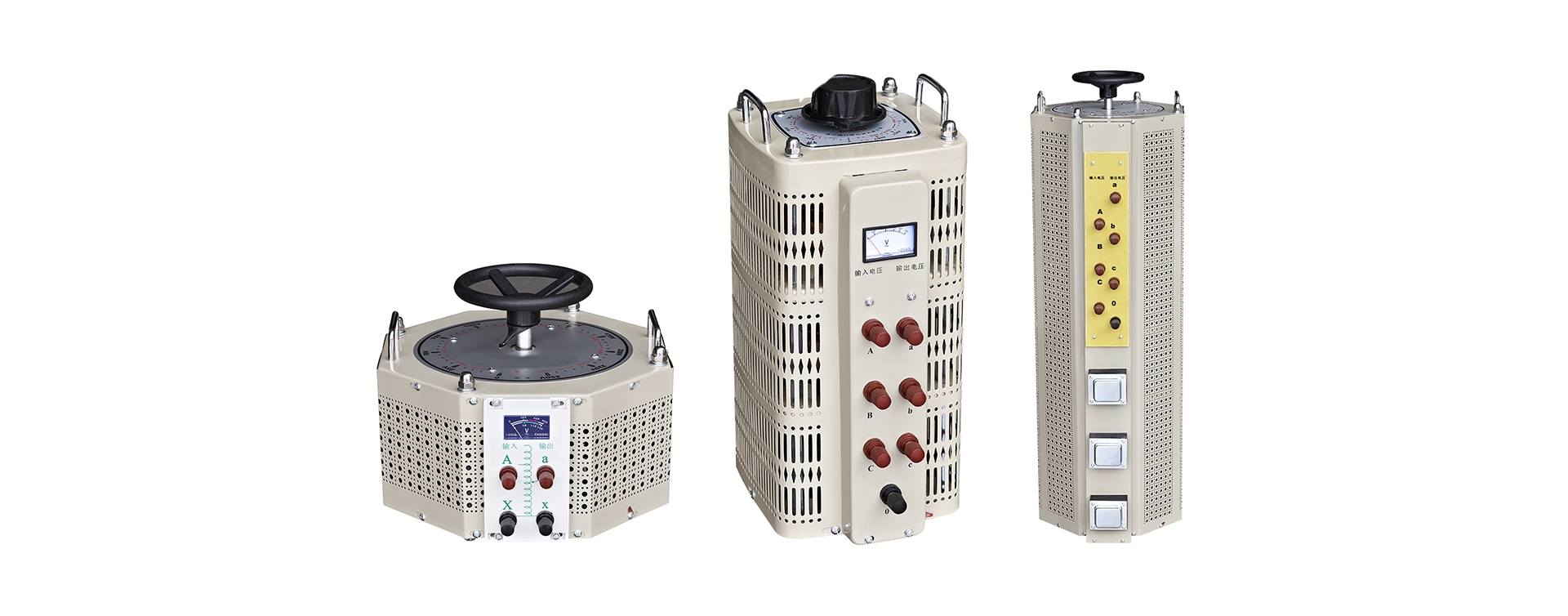

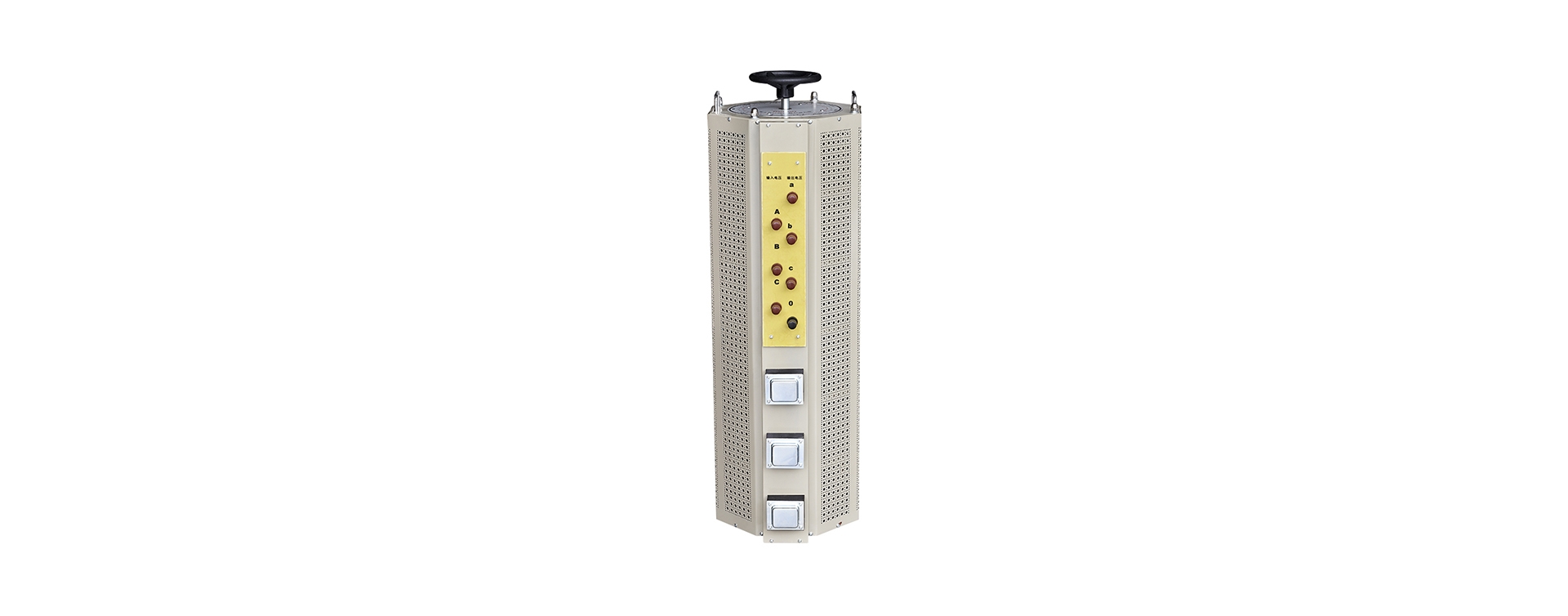

手动接触式调压器 ETY-D、ETY-S系列
- 概览
- 参数规格
产品概述
调压器是采用进口矽钢片环铁芯组成，其上绕一单压绕组，若干装在刷架上的碳刷在弹簧压力作用下与线圈的磨光表面紧密吻合，手轮带动碳刷在线圈磨光面上滑动而进行电压调整，如需自动调压，可预先设置一个电压（可在调整范围内任意设置一个固定点）值，由电位器调整到所需电压点，通过外置电压表观察设定电压值，电压值设定后，调压器会自动调节至所设定电压，如果外界电压有波动，它也可自动调节稳定电压，智能调压器极具人性化设计，配备电压表，实时监控运行状况，使用便利，而且损耗小，效率高，漏磁小，噪音低，瞬间过载能力强，无波形畸变，是科研，测试，老化等工程的理想选择。
ETY-D、ETY-S单/三相调压器系列产品为机电工业第十四批节能产品。本产品具有波形不失真、体积小、重量轻、效率高、使用方便、运行可靠等特点其性能更 为优越。
主要用途
本公司产品已广泛应用于电力、电源设备、冶金、化工、印染、印刷、电子、电器、机床、机电、数控节能、科学实验、公用设施、家用电器、整流、超声等行业。以实现调压、控温、调速、调光、功率控制等目的。
主要技术参数
|
基本指标 |
基本指标 |
||
|
输入电压 |
线电压380V±10%（三相），220V±10%（单相） |
波形失真 |
无附加失真 |
|
输出电压 |
线电压0-430V±10%（三相），0-250V±10%（单相） |
温升 |
＜60℃ |
|
效率 |
＞90% |
抗电强度 |
2000V/min |
|
频率 |
50Hz/60Hz |
绝缘电阻 |
单相＞5MΩ三相＞2MΩ |
选型表（10KVA以下的有四边形与六边形2种，ETY2型为六边形）
|
规格型号（KVA） |
产品尺寸 宽X深X高（mm） |
包装尺寸 宽X深X高（mm） |
重量（kg） |
|
|
单 相 |
ETY-D500 |
140*130*130 |
330*180*310 |
4 |
|
ETY-D1000 |
200*180*180 |
430*240*440 |
6.5 |
|
|
ETY-D2000 |
200*180*200 |
430*240*440 |
9 |
|
|
ETY-D3000 |
220*200*200 |
480*280*260 |
11 |
|
|
ETY-D5000 |
310*240*240 |
310*280*300 |
16 |
|
|
ETY-D10K |
310*240*410 |
330*280*500 |
36 |
|
|
ETY2-D15K |
310*240*560 |
330*280*600 |
48 |
|
|
ETY2-D20K |
310*240*770 |
330*280*800 |
56 |
|
|
ETY2-D30K |
310*240*1100 |
390*340*1600 |
105 |
|
|
三 相 |
ETY-S600 |
150*120*330 |
350*290*390 |
7 |
|
ETY-S1500 |
170*130*340 |
390*310*400 |
14 |
|
|
ETY-S3000 |
270*170*420 |
340*240*500 |
20 |
|
|
ETY-S6000 |
260*210*460 |
320*270*520 |
28 |
|
|
ETY-S9000 |
280*210*480 |
330*270*520 |
35 |
|
|
ETY2-S15K |
320*240*570 |
360*300*650 |
48 |
|
|
ETY2-S30K |
330*240*1200 |
390*340*1300 |
105 |
|
|
ETY2-S45K |
330*240*1500 |
390*340*1600 |
135 |
|
